Technical Specifications
FRAMESET
Frame

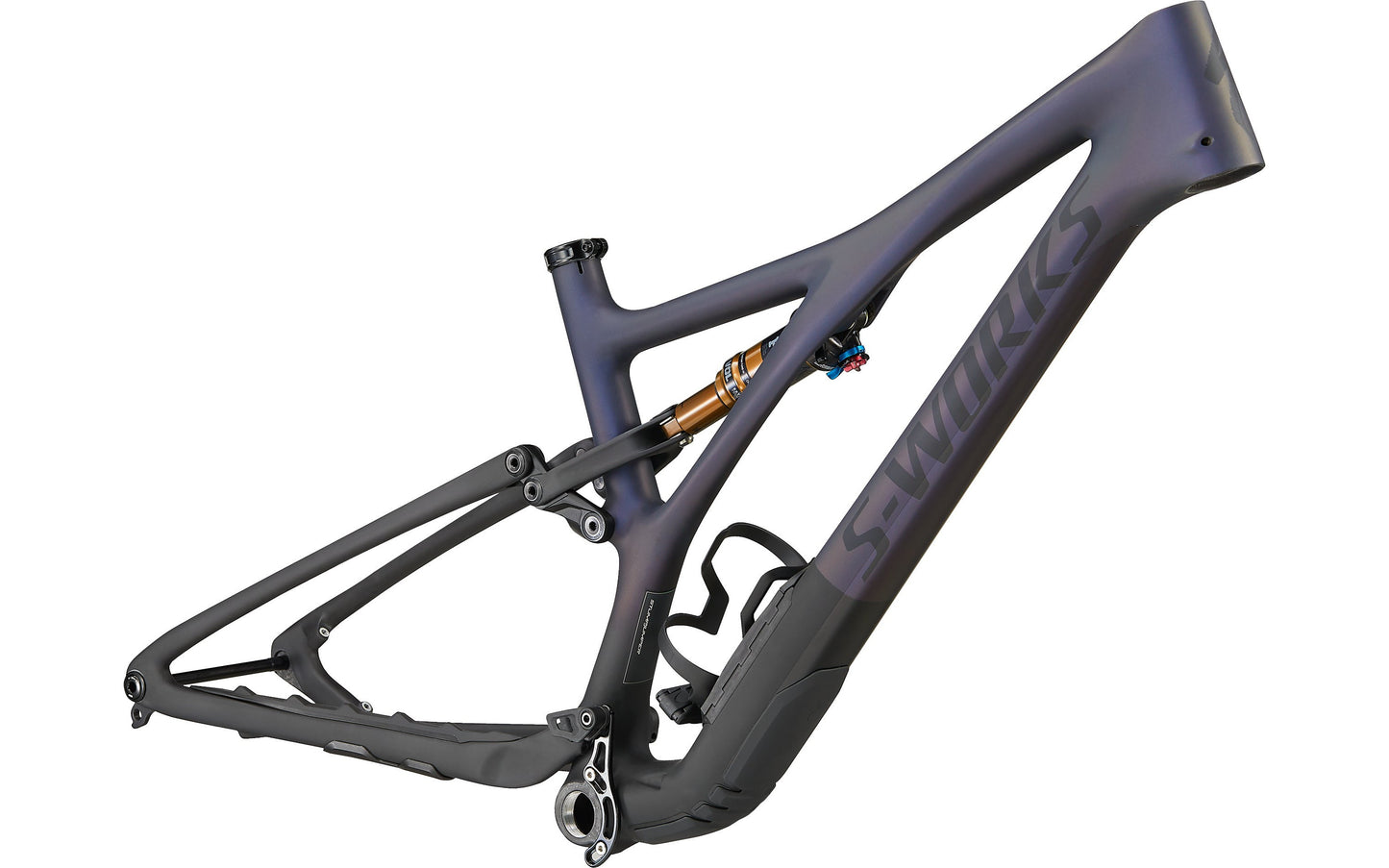

FACT 11m carbon chassis and rear-end, asymmetrical design, 29 Trail Geometry, SWAT™ Door integration, flip chip Head Tube/Bottom Bracket adjustment, threaded BB, fully enclosed internal cable routing, 12x148mm dropouts, sealed cartridge bearing pivots, replaceable derailleur hanger, 130mm of travel
Seat Binder
Alloy, 38.6mm
Suspension
Rear Shock
FOX FLOAT DPS Factory, Rx Trail Tune, EVOL Air sleeve, Kashima Coat, 3-position adjustment w/ Open Mode Adjustment, 190x45mm
* Specifications are subject to change without notice
Geometry
S1 | S2 | S3 | S4 | S5 | S6 | |
---|---|---|---|---|---|---|
Seatpost Length | 0mm | |||||
Stack (Low BB) | 614mm | 613mm | 622mm | 632mm | 641mm | 650mm |
Stack (High BB) | 610mm | 609mm | 618mm | 627mm | 636mm | 646mm |
Reach (Low BB) | 410mm | 430mm | 450mm | 475mm | 500mm | 530mm |
Reach (High BB) | 415mm | 435mm | 455mm | 480mm | 505mm | 535mm |
Headtube Length | 95mm | 100mm | 110mm | 120mm | 130mm | 140mm |
Headtube Angle (Low BB) | 65° | 65° | 65° | 65° | 65° | 65° |
Headtube Angle (High BB) | 65.5° | 65.5° | 65.5° | 65.5° | 65.5° | 65.5° |
BB Height (Low BB) | 328mm | 333mm | 333mm | 333mm | 333mm | 333mm |
BB Height (High BB) | 335mm | 340mm | 340mm | 340mm | 340mm | 340mm |
BB Drop (Low BB) | 47mm | 42mm | 42mm | 42mm | 42mm | 42mm |
BB Drop (High BB) | 40mm | 35mm | 35mm | 35mm | 35mm | 35mm |
Trail (Low BB) | 126mm | 126mm | 126mm | 126mm | 126mm | 126mm |
Trail (High BB) | 123mm | 123mm | 123mm | 123mm | 123mm | 123mm |
Fork Length (full) | 550mm | 550mm | 550mm | 550mm | 550mm | 550mm |
Fork Rake/Offset | 44mm | 44mm | 44mm | 44mm | 44mm | 44mm |
Front Center | 724mm | 746mm | 770mm | 800mm | 829mm | 863mm |
Chainstay Length | 432mm | 432mm | 432mm | 432mm | 442mm | 442mm |
Wheelbase | 1152mm | 1175mm | 1200mm | 1228mm | 1268mm | 1302mm |
Top-tube Length (horizontal) | 563mm | 583mm | 605mm | 632mm | 660mm | 692mm |
Bike Standover Height | 730mm | 734mm | 744mm | 749mm | 757mm | 757mm |
Seat Tube Length | 385mm | 385mm | 405mm | 425mm | 445mm | 465mm |
Seat Tube Angle (Low BB) | 76° | 76° | 76° | 76° | 76° | 76° |
Seat Tube Angle (High BB) | 76.5° | 76.5° | 76.5° | 76.5° | 76.5° | 76.5° |
Max Seatpost Insertion | 220mm | 220mm | 240mm | 260mm | 280mm | 300mm |
Min Seatpost Insertion | 80mm | 80mm | 80mm | 80mm | 80mm | 80mm |
